ماژول صفحه نمایش OLED مدل I2C کد YB1

2.8×2.7×0.3 میلی‌متر

وضوح تصویر: 64 در 128
رنگ: زرد (16 پیکسل بالایی) و آبی (48 پیکسل پایینی)
(قابلیت انتخاب رنگ نمایش وجود ندارد)
پروتکل ارتباطی: I2C
ولتاژ کاری: 3.3 – 5 ولت
سایز صفحه: 0.96 اینچ
جریان مصرفی: 2 – 25 میلی آمپر
تعداد پین دیتا مورد نیاز: 2 عدد
سازگار با انواع میکروکنترلر هایی که از I2C پشتیبانی می‌کنند.
(خانواده آردوینو، Esp، Avr، Arm و …)
کتابخانه های مورد نیاز در آردوینو: Adafruit ssd1306 و Adafruit gfx library
قابلیت نمایش اشکال گرافیکی: دارد
قابلیت نمایش عکس: دارد (به صورت کد bitmap)
قابلیت تنظیم کنتراست: ندارد
محافظت در برابر ولتاژ معکوس: ندارد
قبل از خرید به ابعاد صفحه و ماژول دقت کنید.

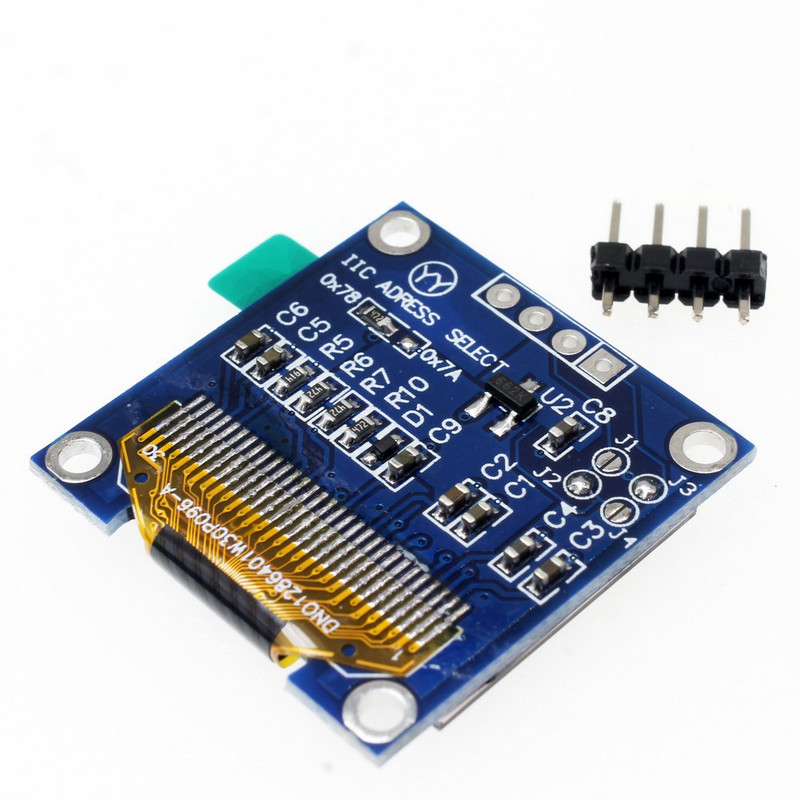

پین هدر نری 4 تایی به صورت لحیم نشده

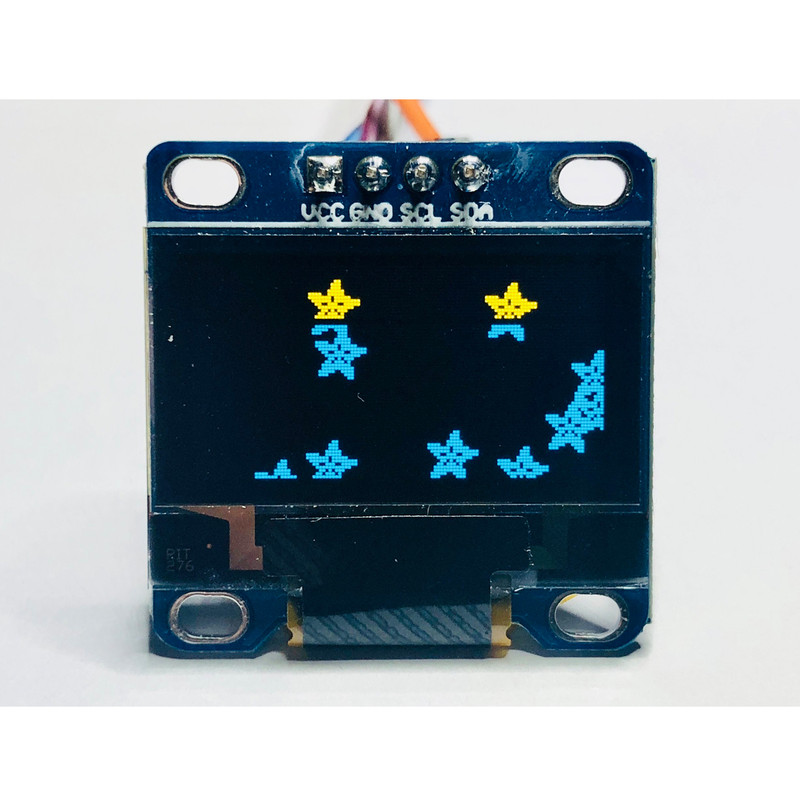

قسمت بالای صفحه زرد و قسمت پایین آبی رنگ است.
بین دو قسمت حدود 2 پیکسل فاصله وجود دارد.

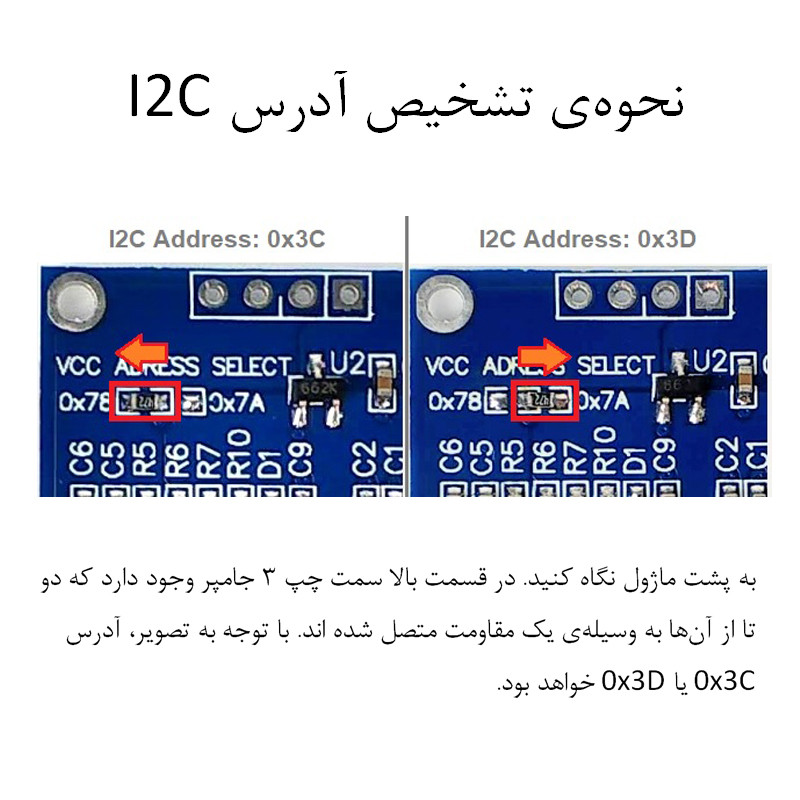

نحوه‌ی پیدا کردن آدرس I2C در تصاویر موجود است.
