برد چراغ قوه مدل T170

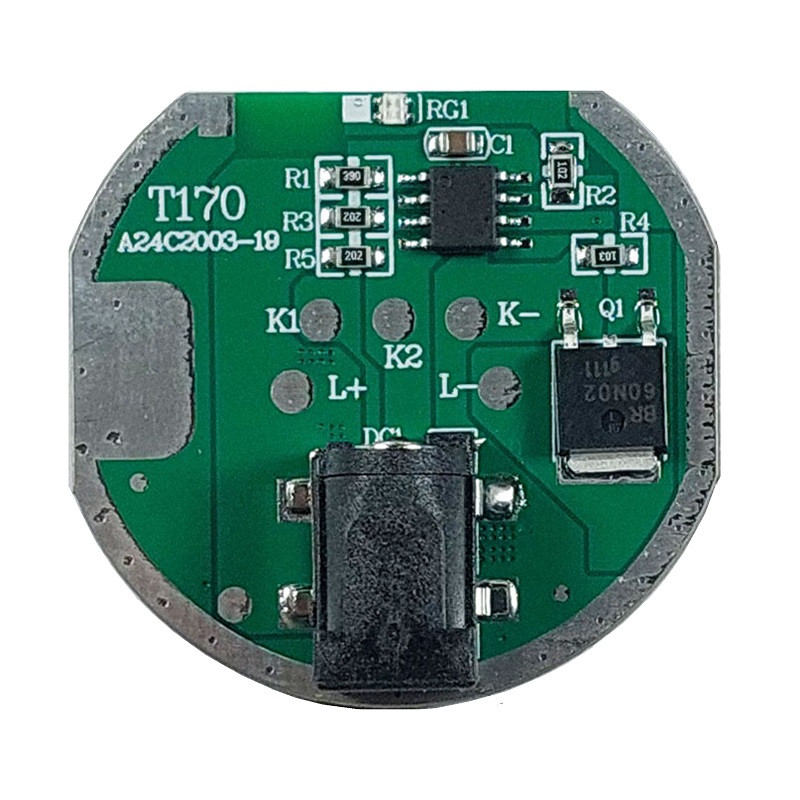

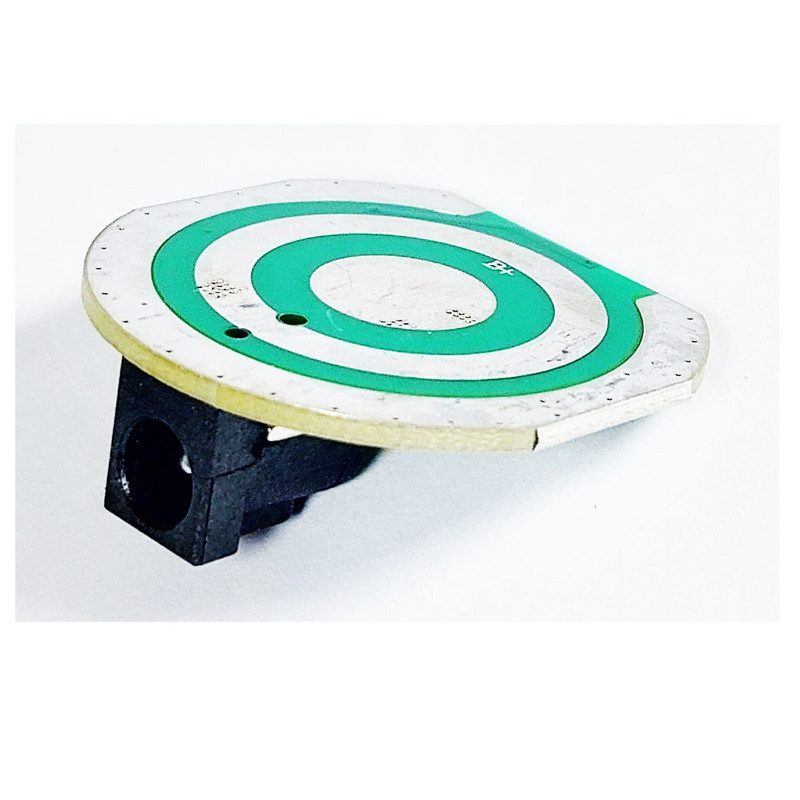

برد فوق برای تعمیر و جایگزینی مدار مشابه در چراغ قوه های T170 کاربرد دارد . قبل از خریداری ، برد چراغ قوه خود را به دقت با تصاویر این کالا مقایسه نمایید . باتری مربوطه به این برد لیتیوم یون 3.7 ولتی می باشد که در واقع این برد ماژول شارژ و سوکت برق آداپتور ورودی و کلید دستگاه و ایجاد حالت های نور قوی و ضعیف و چشمک زن را بر عهده دارد . بر روی برد با +L و -L محل اتصال سیم های لامپ ال ای دی مشخص شده است همچنین با K1 و K2 و -K محل اتصال به کلید دستگاه معین گردیده است .در قسمت پشت ...بیشتر
